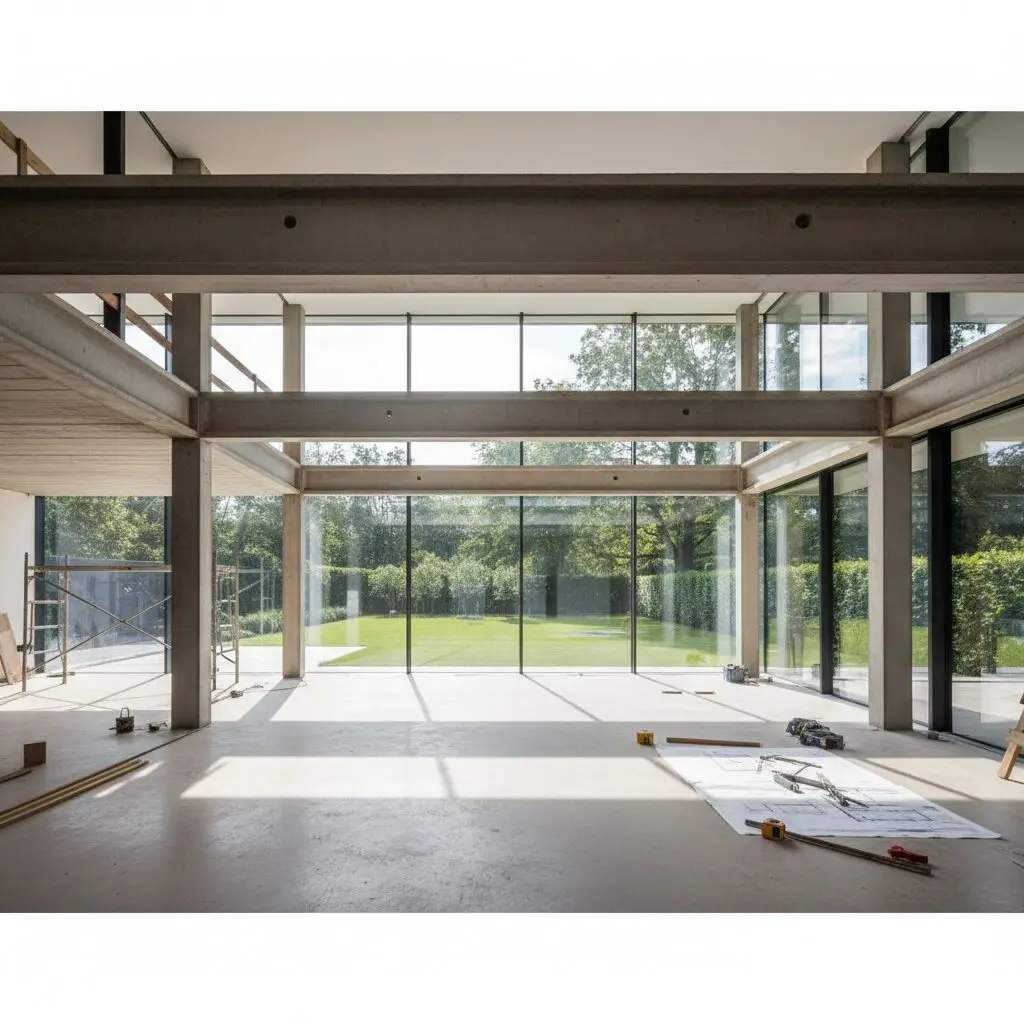

Planując otwarte przestrzenie w nowoczesnym budownictwie, kluczowym zagadnieniem konstrukcyjnym staje się maksymalna rozpiętość podciągu żelbetowego, która w standardowych domach jednorodzinnych wynosi zazwyczaj od 6 do 7 metrów. Choć teoretycznie możliwe jest uzyskanie znacznie większych odległości między podporami, wymaga to drastycznego zwiększenia przekroju belki oraz zastosowania gęstego zbrojenia ze stali o wysokiej wytrzymałości. W tym artykule dowiesz się, jak parametry takie jak nośność podciągu wpływają na bezpieczeństwo Twojego domu oraz kiedy warto rozważyć alternatywne rozwiązania konstrukcyjne.
Od czego zależy maksymalna rozpiętość podciągu żelbetowego w praktyce?
Maksymalna rozpiętość podciągu żelbetowego nie jest wartością stałą zapisaną w jednej tabeli normowej — zależy ona od korelacji między obciążeniem, klasą betonu a przekrojem poprzecznym belki. W typowym budownictwie mieszkalnym najczęściej spotykamy podciągi o długości od 3 do 5 metrów, jednak przy rozpiętościach rzędu 8-9 metrów konstrukcja staje się potężna i ciężka, co wymusza stosowanie specjalistycznych obliczeń statycznych.
- Obciążenie całkowite — suma ciężaru własnego stropu, ścian wyższych kondygnacji oraz obciążeń użytkowych.
- Klasa betonu i stali — wyższe parametry materiałowe pozwalają na smuklejsze przekroje przy tej samej rozpiętości.
- Wysokość konstrukcyjna — im wyższa belka, tym mniejsze ugięcia i większa sztywność elementu.
- Warunki oparcia — to, czy podciąg jest swobodnie podparty, czy zamocowany (ciągły), drastycznie zmienia rozkład momentów gnących.
Jak obliczyć podciąg i jego wysokość względem długości?
Zasada kciuka stosowana przez inżynierów mówi, że wysokość podciągu powinna wynosić od 1/10 do 1/15 jego rozpiętości. Oznacza to, że dla popularnej długości 6 metrów, belka powinna mieć wysokość od 40 do 60 cm, aby zachować odpowiednią sztywność i uniknąć nadmiernego ugięcia, które mogłoby skutkować pękaniem ścian działowych powyżej.
Czy klasa betonu wpływa na dopuszczalną długość belki?
Tak, zastosowanie betonu wyższej klasy (np. C25/30 zamiast C20/25) pozwala na przeniesienie większych sił ściskających, co jest kluczowe przy dużych rozpiętościach. W parze z betonem musi iść odpowiednie zbrojenie; przy ekstremalnych projektach o rozpiętości 8 metrów stosuje się nawet 7 prętów fi 20 w strefie rozciąganej, co zapewnia wymaganą nośność podciągu.
Jakie są standardowe podciąg żelbetowy wymiary dla różnych rozpiętości?
Standardowe wymiary podciągów są ściśle powiązane z grubością murów oraz wymaganiami statycznymi wynikającymi z projektu architektonicznego. Poniższa tabela przedstawia orientacyjne zestawienie wymiarów dla najczęściej spotykanych sytuacji w domach jednorodzinnych:
| Rozpiętość [m] | Sugerowana wysokość [cm] | Sugerowana szerokość [cm] | Typowe zbrojenie dołem |
|---|---|---|---|
| 3,0 – 4,0 | 30 – 40 | 25 | 3x fi 14 – 16 |
| 5,0 – 6,0 | 45 – 55 | 30 | 4x fi 16 – 20 |
| 7,0 – 8,0 | 60 – 75 | 38 | 6-8x fi 20 |
Dlaczego szerokość podciągu jest ważna dla oparcia stropu?
Szerokość podciągu musi zapewniać wystarczającą powierzchnię dla oparcia belek stropowych lub płyt kanałowych z obu stron. Zazwyczaj szerokość ta pokrywa się z grubością ściany nośnej (np. 24 lub 30 cm), co pozwala na estetyczne ukrycie konstrukcji w licu muru, choć przy dużych obciążeniach podciąg może być szerszy niż sama ściana.
Jakie znaczenie ma strzałka ugięcia przy dużych odległościach?
Strzałka ugięcia to parametr określający, jak bardzo belka „osiądzie” pod wpływem ciężaru. Dla elementów żelbetowych dopuszczalne ugięcie wynosi zazwyczaj L/250 rozpiętości. Przy przekroczeniu 6-7 metrów, kontrolowanie ugięcia staje się trudniejsze niż zapewnienie samej wytrzymałości na zerwanie, dlatego projektanci zwiększają wysokość belki ponad standardowe minimum.
Jak prawidłowo wykonać oparcie podciągu na murze lub słupie?
Prawidłowe oparcie podciągu żelbetowego zależy od materiału podpory: na ścianie murowanej długość oparcia powinna wynosić od 25 do 38 cm, natomiast przy oparciu na słupie żelbetowym wystarczy minimum 2 cm (choć w praktyce stosuje się pełne związanie zbrojenia). Niewłaściwe zakotwienie może doprowadzić do miażdżenia materiału ściennego pod wpływem ogromnych sił skupionych.
- Poduszka betonowa — pod oparciem podciągu na kruchych materiałach (np. gazobeton) należy wykonać zbrojoną wylewkę rozkładającą nacisk.
- Ciągłość zbrojenia — pręty podciągu powinny być odpowiednio zakotwione w wieńcu lub słupie, aby zapewnić sztywność węzła.
- Zastosowanie strzemion — w strefach przy podporach zagęszczenie strzemion jest kluczowe dla przeniesienia sił tnących.
Kiedy konieczne jest stosowanie słupów żelbetowych?
Słupy żelbetowe stają się niezbędne, gdy nacisk z podciągu przekracza wytrzymałość muru na ściskanie. Jeśli Twoja maksymalna rozpiętość podciągu żelbetowego wynosi powyżej 6 metrów, projektant prawdopodobnie przewidzi pod nim trzpienie żelbetowe ukryte w ścianach, aby bezpiecznie sprowadzić obciążenia na fundamenty. Podobnie jak w przypadku dachu, gdzie istotna jest maksymalna długość krokwi bez podparcia, tak i w stropach każdy metr bez podpory generuje wykładniczy wzrost sił.
Jakie błędy są najczęstsze przy zbrojeniu podciągów?
Największym błędem jest zbyt rzadkie rozmieszczenie strzemion w strefie przypodporowej oraz brak zachowania odpowiedniej otuliny betonu, co prowadzi do korozji stali. Często spotyka się też nieprawidłowe łączenie prętów „na zakład”, co przy dużych siłach rozciągających w dolnej części belki może skutkować nagłą awarią konstrukcji.
Kiedy warto wybrać podciągi sprężone zamiast tradycyjnych?
Podciągi sprężone, takie jak systemy BUDMATER, wybiera się w sytuacjach, gdy wymagana rozpiętość przekracza możliwości tradycyjnego żelbetu, czyli powyżej 9-10 metrów. Dzięki technologii naciągania cięgien stalowych, takie belki mogą osiągać nawet 24 metry długości przy zachowaniu relatywnie niewielkiego przekroju poprzecznego, co jest niemożliwe dla zwykłej belki wylewanej na mokro.
- Redukcja wysokości — belki sprężone są znacznie niższe od żelbetowych o tej samej nośności.
- Brak ugięć — wstępne sprężenie „wypycha” belkę do góry, niwelując późniejsze osiadanie pod obciążeniem.
- Szybkość montażu — gotowe prefabrykaty nie wymagają czasochłonnego szalowania i zbrojenia na budowie.
Czy podciąg sprężony jest droższy od żelbetowego?
Koszt samej belki sprężonej jest wyższy, jednak należy wziąć pod uwagę oszczędności na braku szalunków, mniejszej ilości betonu oraz krótszym czasie pracy ekipy. Przy rozpiętościach powyżej 7 metrów, rozwiązanie prefabrykowane często okazuje się bardziej ekonomiczne i pewniejsze technicznie niż próba wylewania ogromnej belki żelbetowej na budowie.
Jakie są ograniczenia transportowe długich belek?
Przy wyborze prefabrykatów barierą może stać się dojazd na plac budowy. Belki o długości powyżej 12 metrów wymagają transportu ponadgabarytowego i ciężkiego dźwigu do montażu, co znacząco podnosi koszty logistyczne. W budownictwie jednorodzinnym rzadko przekracza się te wartości, skupiając się na elementach, które można dostarczyć standardowym transportem HDS.
Jak nośność podciągu wpływa na bezpieczeństwo konstrukcji stropu?
Nośność podciągu jest fundamentem stabilności całego stropu — jeśli belka ulegnie nadmiernemu odkształceniu, ucierpią wszystkie elementy na niej oparte. Prawidłowo zaprojektowany podciąg żelbetowy musi przenosić nie tylko ciężar stały, ale również obciążenia zmienne, takie jak meble, ludzie czy napór śniegu na dach, jeśli podciąg wspiera również konstrukcję więźby.
Warto pamiętać, że podciąg to „belka główna”, która zbiera obciążenia z innych belek lub bezpośrednio z płyt. Jeśli planujesz zmiany w układzie ścian, zawsze konsultuj się z konstruktorem. Samowolne zwiększanie otworów w ścianach nośnych bez przeliczenia nośności podciągu to prosta droga do katastrofy budowlanej. Zwróć uwagę na detale wykonawcze, które często decydują o trwałości elementu przez dziesięciolecia.
Jakie są objawy przeciążenia podciągu żelbetowego?
Pierwszym sygnałem ostrzegawczym są ukośne rysy pojawiające się przy podporach (ścinanie) lub pionowe pęknięcia w połowie rozpiętości od dołu belki (zginanie). Jeśli zauważysz, że drzwi w ścianach działowych nad podciągiem zaczynają się zacinać, może to oznaczać, że belka ugięła się bardziej, niż przewidział projektant.
Czy można wzmocnić istniejący podciąg?
Tak, istnieją metody wzmacniania podciągów za pomocą doklejanych taśm z włókien węglowych (CFRP) lub stalowych płaskowników. Są to jednak rozwiązania kosztowne i wymagające specjalistycznej wiedzy, dlatego znacznie lepiej jest zainwestować w rzetelny projekt i wykonawstwo na etapie stanu surowego, dbając o to, by belka żelbetowa rozpiętość miała dobraną z odpowiednim zapasem bezpieczeństwa.
