Planując oświetlenie w domu, włącznik schodowy schemat staje się kluczowym elementem pozwalającym na komfortowe sterowanie światłem z dwóch różnych miejsc, co jest standardem na klatkach schodowych czy w długich korytarzach. Prawidłowa instalacja elektryczna wymaga zrozumienia, jak łącznik schodowy współpracuje z przewodami korespondencyjnymi, aby zamknąć lub otworzyć obwód niezależnie od pozycji drugiego urządzenia. W tym artykule dowiesz się, jak podłączyć włącznik schodowy krok po kroku, unikając typowych błędów montażowych i dobierając odpowiednie rodzaje osprzętu do Twoich potrzeb.
Jak działa włącznik schodowy i kiedy go stosować?
Zasada działania opiera się na przełączaniu styku między dwoma równoległymi przewodami, zwanymi korespondencyjnymi. W przeciwieństwie do zwykłego łącznika jednobiegunowego, łącznik schodowy nie posiada pozycji „włączony” lub „wyłączony” w sensie fizycznym — jego zadaniem jest przekierowanie prądu na jedną z dwóch linii łączących go z drugim urządzeniem. Jeśli oba łączniki są ustawione na tę samą linię, obwód elektryczny zostaje zamknięty i lampa świeci. Zmiana pozycji dowolnego z nich przerywa obwód, co pozwala zgasić światło z dowolnego końca korytarza.
- Klatka schodowa — sterowanie światłem z parteru i piętra.
- Długi korytarz — włączanie przy wejściu, wyłączanie przy drzwiach do pokoju.
- Sypialnia — jeden włącznik przy drzwiach, drugi bezpośrednio przy łóżku.
- Garaż — sterowanie oświetleniem od strony bramy oraz od wejścia do domu.
Czym różni się łącznik schodowy od zwykłego?
Główną różnicą jest liczba zacisków i sposób przepływu prądu. Zwykły włącznik światła posiada tylko dwa zaciski (wejście i wyjście fazy), natomiast włącznik schodowy ma trzy zaciski: jeden wspólny (zasilający lub biegnący do lampy) oraz dwa dla przewodów korespondencyjnych. Dzięki temu prąd elektryczny może być kierowany dwiema różnymi drogami do drugiego punktu sterowania.
Kiedy wybrać włącznik schodowy pojedynczy, a kiedy podwójny?
Wybór zależy od liczby źródeł światła, którymi chcemy sterować. Schodowy pojedynczy obsługuje jedną sekcję oświetlenia (np. jedną lampę na środku schodów). Z kolei schodowy podwójny pozwala na niezależne sterowanie dwoma obwodami (np. kinkietami i żyrandolem) z dwóch różnych lokalizacji. Wymaga on jednak doprowadzenia większej liczby żył do puszki.

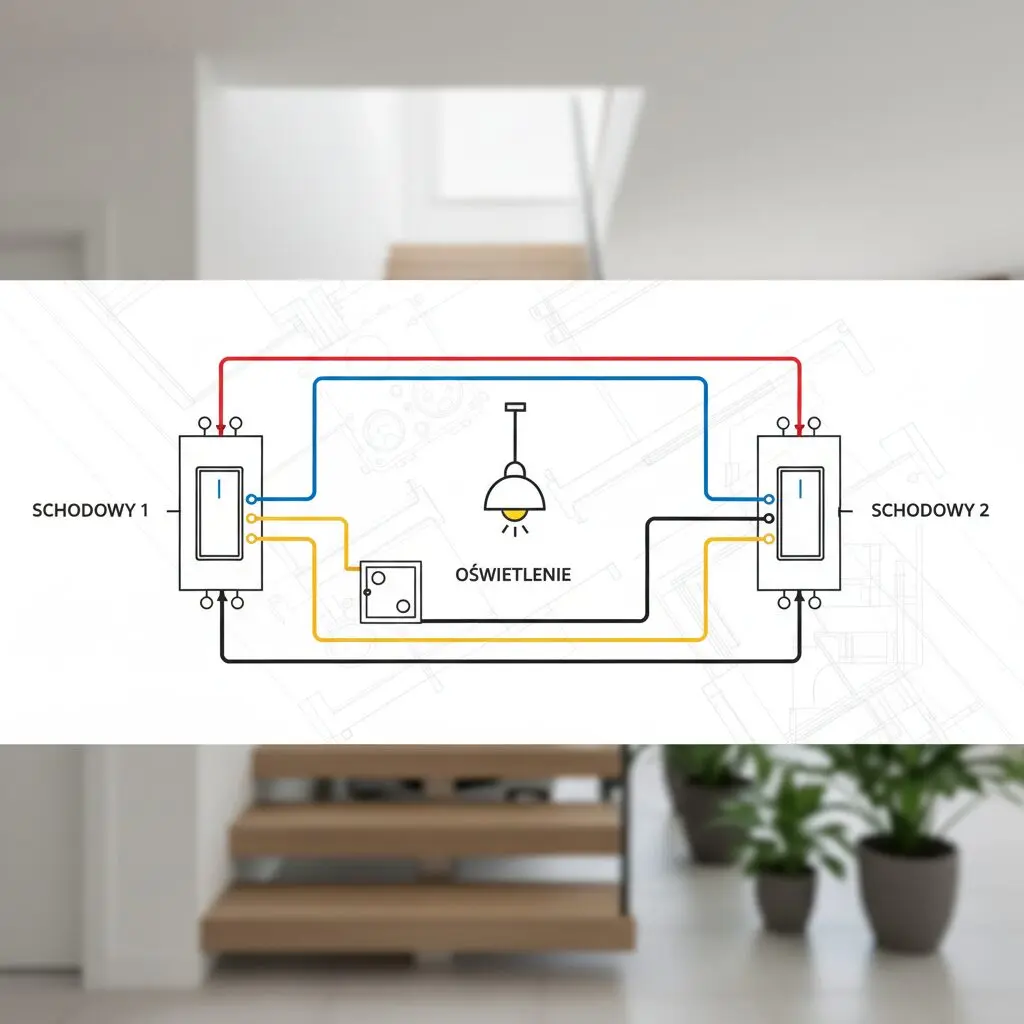

Jak podłączyć włącznik schodowy schemat i kroki montażowe?
Aby poprawnie podłączyć włącznik schodowy, należy przygotować odpowiednie okablowanie, składające się z przewodu fazowego, neutralnego i ochronnego oraz dwóch przewodów korespondencyjnych łączących oba punkty. Najprostszy schemat zakłada, że do pierwszego łącznika doprowadzamy fazę z rozdzielni, a od drugiego wyprowadzamy przewód fazowy bezpośrednio do lampy. Poniżej znajduje się zestawienie niezbędnych elementów do wykonania instalacji:
| Element | Liczba żył | Funkcja w obwodzie |
|---|---|---|
| Zasilanie do 1. puszki | 3 (L, N, PE) | Doprowadzenie napięcia z sieci |
| Połączenie między puszkami | 3 lub 4 | Przewody korespondencyjne i ochronne |
| Przewód do lampy | 3 (L, N, PE) | Zasilanie źródła światła |
Instrukcja podłączenia krok po kroku
1. Odłącz napięcie w obwodzie. 2. W pierwszej puszce podłącz przewód fazowy (brązowy lub czarny) do zacisku wspólnego (zazwyczaj oznaczonego jako L lub strzałką). 3. Podłącz dwa przewody korespondencyjne do pozostałych zacisków wyjściowych. 4. W drugiej puszce te same przewody korespondencyjne wepnij w zaciski wyjściowe drugiego łącznika. 5. Zacisk wspólny drugiego łącznika połącz z przewodem biegnącym do lampy. 6. Przewód neutralny (niebieski) oraz ochronny (żółto-zielony) połącz w puszkach za pomocą szybkozłączek, omijając same mechanizmy włączników.
Jakie oznaczenia znajdziemy na mechanizmie?
Na odwrocie każdego urządzenia znajdziesz symbole ułatwiające montaż. Zazwyczaj „L” lub strzałka skierowana do środka oznacza wejście zasilania. Strzałki skierowane na zewnątrz lub cyfry 1 i 2 wskazują miejsca, gdzie należy wpiąć przewody korespondencyjne łączące oba włączniki. Pamiętaj, że precyzyjne trzymanie się tych oznaczeń jest kluczowe, aby instalacja elektryczna działała bezawaryjnie.
Ile przewodów potrzeba do włącznika schodowego?
Do standardowego układu dwóch włączników schodowych sterujących jednym źródłem światła potrzebujesz przewodu 3-żyłowego między puszkami (dwie żyły korespondencyjne i jedna ochronna), o ile przewód neutralny jest prowadzony inną drogą. W praktyce najczęściej stosuje się przewody 4-żyłowe lub 5-żyłowe, aby zapewnić ciągłość wszystkich żył (L, N, PE) w całej instalacji. Przy planowaniu warto sprawdzić prosty schemat instalacji elektrycznej w domu – jak czytać?, co ułatwi orientację w projekcie.
- Zasilanie: 3 żyły (fazowy, neutralny, ochronny).
- Między włącznikami: minimum 3 żyły (najlepiej 4 lub 5 dla zachowania standardów kolorystycznych).
- Do lampy: 3 żyły (fazowy powrotny, neutralny, ochronny).
Ile żył do łącznika schodowego podwójnego?
W przypadku łącznika schodowego podwójnego, który steruje dwoma niezależnymi obwodami, liczba potrzebnych żył wzrasta. Między takimi łącznikami należy położyć przewód 5-żyłowy lub nawet 6-żyłowy. Wynika to z faktu, że dla każdego z dwóch przycisków potrzebujemy pary przewodów korespondencyjnych. Prawidłowe zaplanowanie liczby żył na etapie tynków pozwoli uniknąć kucia ścian w przyszłości.
Jak położyć kable pod włącznik schodowy w puszce?
Kable najlepiej układać w rurkach osłonowych (peszlach) lub bezpośrednio pod tynkiem, zachowując pionowe i poziome trasy prowadzenia przewodów. W puszce należy zostawić około 10—15 cm zapasu przewodu, co ułatwi podłączenie włącznika schodowego i ewentualny serwis. Jeśli planujesz również systemy komunikacyjne, przydatny może być schemat podłączenia domofonu: Kolory kabli krok po kroku, który pokazuje podobną logikę prowadzenia wiązek w budynku.
Kiedy stosować włącznik krzyżowy, a kiedy schodowy?
Włącznik schodowy stosujemy wyłącznie w parach do sterowania z dwóch miejsc. Jeśli chcesz sterować oświetleniem z trzech lub więcej punktów (np. na półpiętrze), musisz pomiędzy dwa łączniki schodowe wpiąć łącznik krzyżowy. Każdy dodatkowy punkt sterowania to kolejny łącznik krzyżowy wpięty w obwód. Włącznik krzyżowy schemat różni się tym, że posiada on cztery zaciski i służy do „krzyżowania” par przewodów korespondencyjnych.
- 2 punkty sterowania: 2x łącznik schodowy.
- 3 punkty sterowania: 2x łącznik schodowy + 1x łącznik krzyżowy.
- 4 punkty sterowania: 2x łącznik schodowy + 2x łącznik krzyżowy.
Zasada działania układu z wyłącznikiem krzyżowym
Wyłącznik krzyżowy odwraca polaryzację dwóch przewodów korespondencyjnych. Gdy prąd płynie jedną z żył od pierwszego schodowego, krzyżowy może go przekierować na drugą żyłę lub pozostawić na tej samej, zanim sygnał dotrze do końcowego łącznika schodowego. Dzięki temu każdy z aparatów w szeregu ma możliwość zmiany stanu oświetlenia niezależnie od pozostałych.
Dlaczego nie można użyć trzech schodowych?
Łącznik schodowy posiada tylko trzy zaciski, co uniemożliwia mu obsłużenie wejścia i wyjścia dwóch par przewodów korespondencyjnych jednocześnie. Do rozbudowy układu o trzeci punkt niezbędny jest mechanizm krzyżowego, który posiada dwa wejścia i dwa wyjścia, pozwalając na wpięcie się w środek magistrali korespondencyjnej.
Gdzie najlepiej umieścić włącznik schodowy?
Optymalna wysokość montażu włączników to 90 cm od poziomu gotowej podłogi, co pozwala na wygodne korzystanie z nich zarówno dorosłym, jak i dzieciom. Włącznik schodowy powinien znajdować się bezpośrednio przy wejściu na schody oraz na ich szczycie, w miejscu łatwo dostępnym zaraz po otwarciu drzwi lub wyjściu z pokoju. W inteligentnym budynku lokalizacja ta może być wspierana przez automatykę, ale fizyczny przełącznik pozostaje najbardziej niezawodnym rozwiązaniem.
- Przy drzwiach: około 15 cm od ościeżnicy.
- Na korytarzu: w miejscach, gdzie naturalnie zmieniamy kierunek ruchu.
- Przy łóżku: na wysokości szafki nocnej, aby zgasić światło bez wstawania.
Schemat podłączenia czujnika ruchu z wyłącznikiem
Częstym rozwiązaniem jest schemat podłączenia czujnika ruchu z wyłącznikiem schodowym, co pozwala na automatyczne zapalanie światła po wykryciu obecności, z jednoczesną możliwością ręcznego wymuszenia świecenia lub wyłączenia. W takim układzie czujnik ruchu łączy się równolegle z linią zasilającą lampę. Wymaga to doprowadzenia pełnego zasilania (L, N) do czujnika oraz przewodu sygnałowego do źródła światła.
Typowe błędy przy montażu i jak ich unikać
Najczęstszym błędem jest pomylenie przewodu zasilającego z korespondencyjnymi. Skutkuje to tym, że światło można zapalić tylko wtedy, gdy drugi łącznik jest w konkretnej pozycji. Innym problemem jest brak zachowania ciągłości przewodu ochronnego (PE) — pamiętaj, że każda lampa w I klasie ochronności musi być uziemiona dla Twojego bezpieczeństwa. Zawsze używaj próbnika napięcia lub multimetru, aby upewnić się, który przewód jest fazowy przed przystąpieniem do montażu w puszce.
Jakie są rodzaje włączników schodowych na rynku?
Wybierając osprzęt, warto zwrócić uwagę nie tylko na design, ale i funkcjonalność mechanizmów. Producenci oferują różne warianty, które mogą ułatwić orientację w ciemności lub pasować do nowoczesnych instalacji. Wybór odpowiedniego modelu wpłynie na trwałość całej instalacji elektrycznej i komfort codziennego użytkowania przez domowników.
| Rodzaj włącznika | Zastosowanie | Cechy charakterystyczne |
|---|---|---|
| Standardowy schodowy | Klatki schodowe, korytarze | Klasyczny mechanizm kołyskowy |
| Schodowy z podświetleniem | Ciemne korytarze | Dioda LED ułatwiająca znalezienie włącznika |
| Schodowy dotykowy | Nowoczesne wnętrza | Szklany panel, sterowanie elektroniczne |
| Schodowy podwójny | Dwa obwody światła | Dwa klawisze w jednej ramce |
Co można podłączyć do włącznika schodowego?
Oprócz standardowych żarówek LED, włącznik schodowy może sterować dowolnym odbiornikiem energii o mocy nieprzekraczającej znamionowego prądu łącznika (zazwyczaj 10A). Może to być oświetlenie zewnętrzne, wentylator w łazience sterowany z dwóch punktów, a nawet gniazdko, które chcemy wyłączać zdalnie. Ważne jest, aby źródło światła było dostosowane do rodzaju obciążenia, szczególnie przy stosowaniu ściemniaczy schodowych.
Podsumowując, prawidłowe wykonanie instalacji schodowej wymaga nie tylko wiedzy teoretycznej, ale i precyzji w łączeniu przewodów w puszce. Pamiętaj, że prąd elektryczny może być niebezpieczny, dlatego jeśli nie czujesz się pewnie w pracach montażowych, wezwij wykwalifikowanego elektryka. Dobrze zaprojektowany obwód schodowy z wykorzystaniem łącznika krzyżowego zapewni Ci wygodę na lata, eliminując konieczność poruszania się po omacku w ciemnym korytarzu czy na klatce schodowej.
