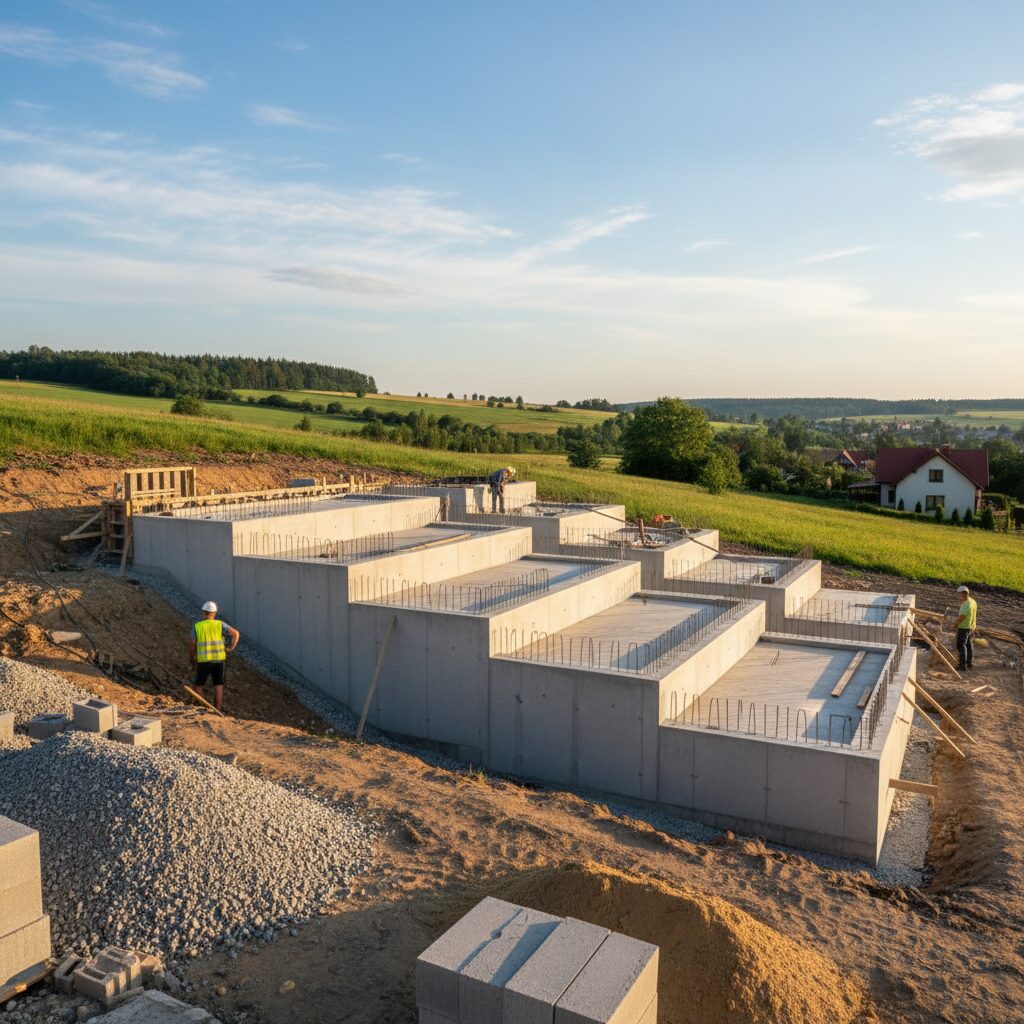

Fundament schodkowy — jak go wykonać na pochyłym terenie?

Budowa domu na skarpie lub działce o znacznym spadku terenu wymaga zastosowania specjalistycznych rozwiązań konstrukcyjnych, a fundament schodkowy jest w takich przypadkach najskuteczniejszą metodą posadowienia budynku. Zamiast wykonywać głębokie i kosztowne wykopy na całej długości obiektu, stosuje się uskoki w ławach, które pozwalają dostosować strukturę do naturalnego ukształtowania gruntu. Takie podejście nie tylko optymalizuje zużycie betonu i stali, ale przede wszystkim gwarantuje stabilność obiektu oraz chroni go przed nierównomiernym osiadaniem, co jest kluczowe dla trwałości całej inwestycji.

Kiedy należy zdecydować się na fundament schodkowy?

Fundament schodkowy stosuje się przede wszystkim w sytuacjach, gdy różnica poziomów terenu pod budynkiem przekracza 30—50 cm lub gdy budynek jest częściowo podpiwniczony. Decyzja o jego wykorzystaniu zapada zazwyczaj na etapie adaptacji projektu, po analizie badań geotechnicznych oraz niwelacji działki. Jest to rozwiązanie niezbędne wszędzie tam, gdzie tradycyjna, pozioma ława musiałaby zostać osadzona nienaturalnie głęboko, co generowałoby zbędne koszty materiałowe.

• Budowa na zboczach i stokach o nachyleniu powyżej 5%.
• Realizacja projektów z częściowym podpiwniczeniem.
• Konieczność posadowienia sąsiadujących segmentów budynku na różnych głębokościach (np. garaż niżej niż część mieszkalna).
• Występowanie zróżnicowanych warstw nośnych gruntu pod powierzchnią zabudowy.

Nachylenie terenu a głębokość posadowienia

Głównym czynnikiem determinującym wybór tej metody jest kąt nachylenia zbocza. Jeśli spadek jest łagodny, wystarczy jeden uskok, jednak przy stromych skarpach projektant musi wyznaczyć całą serię stopni. Ważne jest, aby każda sekcja ławy znajdowała się poniżej strefy przemarzania gruntu, która w Polsce wynosi od 0,8 do 1,4 metra, zależnie od regionu. Warto w tym miejscu sprawdzić, jak wypada płyta fundamentowa czy fundament tradycyjny w kontekście kosztów przy trudnych warunkach gruntowych.

Zalety konstrukcyjne ław schodkowych

Zastosowanie stopniowania pozwala na znaczne oszczędności finansowe przy jednoczesnym zachowaniu wysokiej sztywności konstrukcji. Dzięki temu unikamy budowania gigantycznych ścian fundamentowych w najniższym punkcie działki. Dodatkowo, fundament schodkowy lepiej współpracuje z gruntem na terenach o zmiennej nośności, minimalizując ryzyko pękania ścian nadziemia w przyszłości.

Jak zaprojektować i wykonać fundament na pochyłym terenie?

Prawidłowe wykonanie fundamentu schodkowego wymaga precyzyjnego wyznaczenia wysokości uskoków oraz długości poszczególnych odcinków poziomych. Zgodnie z zasadami sztuki budowlanej, wysokość jednego stopnia nie powinna przekraczać 30—40 cm, a długość odcinka poziomego powinna wynosić co najmniej dwukrotność wysokości uskoku. Całość musi tworzyć monolit, co osiąga się poprzez odpowiednie powiązanie zbrojenia podłużnego.

Przygotowanie wykopu i szalowanie stopni

Wykop pod ławy fundamentowe schodkowe wykonuje się etapami, dbając o to, by dno każdego stopnia było idealnie wypoziomowane. Nie można dopuścić do osypywania się ziemi z wyższych poziomów na niższe. Szalowanie musi być szczelne i wytrzymać napór mieszanki betonowej, zwłaszcza w miejscach pionowych uskoków, gdzie ciśnienie hydrostatyczne betonu jest największe. W niektórych przypadkach, podobnie jak przy renowacjach, konieczne może być podbijanie fundamentów, jeśli budujemy w bezpośrednim sąsiedztwie istniejących struktur.

Zasady betonowania uskoków

Betonowanie najlepiej przeprowadzić w jednej sesji, zaczynając od najniższych partii fundamentu. Stosuje się beton klasy minimum C16/20 (dawniej B20), który musi zostać dokładnie zawibrowany. Kluczowe jest, aby mieszanka szczelnie wypełniła narożniki uskoków, eliminując puste przestrzenie (tzw. raki), które mogłyby osłabić konstrukcję i stać się drogą dla wilgoci.

Jak prawidłowo wykonać zbrojenie fundamentu schodkowego?

Zbrojenie fundamentu schodkowego polega na zachowaniu ciągłości prętów nośnych poprzez ich odpowiednie wygięcie lub zastosowanie dodatkowych prętów typu „L” i „Z” w miejscach uskoków. Pręty podłużne nie mogą kończyć się na progu — muszą przechodzić przez uskok i zakotwić się w kolejnej sekcji ławy na długość zakładu wynoszącą zazwyczaj 40—50 średnic pręta. Jest to najbardziej newralgiczny punkt całej konstrukcji, decydujący o jej wytrzymałości na zginanie.

1. Przygotowanie prętów głównych (zazwyczaj fi 12 mm lub fi 14 mm).
2. Wygięcie prętów w kształt litery „S” lub „Z” dopasowany do profilu uskoków.
3. Montaż strzemion w zagęszczonym rozstawie w strefie uskoku (co 10—15 cm).
4. Zapewnienie odpowiedniej otuliny betonowej (min. 5 cm) dla wszystkich elementów stalowych.

Łączenie zbrojenia w miejscach uskoków

W miejscu, gdzie ława zmienia swój poziom, siły rozciągające muszą być przenoszone bez zakłóceń. Stosuje się tu pręty odgięte, które płynnie przechodzą z dolnego poziomu na górny. Jeśli chcesz dowiedzieć się więcej o standardowych metodach wiązania stali, sprawdź poradnik zbrojenie fundamentu krok po kroku. Pamiętaj, że błędy w zbrojeniu uskoków są niemal niemożliwe do naprawienia po zalaniu betonem.

Rola strzemion w stabilizacji konstrukcji

Strzemiona w fundamencie schodkowym pełnią funkcję stabilizującą i zapobiegają przesunięciom prętów głównych podczas lania betonu. W okolicach stopni ich liczba powinna być zwiększona, ponieważ to właśnie tam występują największe spiętrzenia naprężeń. Prawidłowo wykonane zbrojenie w strefie uskoku musi gwarantować pełną sztywność ławy, zapobiegając jej pękaniu pod wpływem ciężaru budynku.

Jak zabezpieczyć fundament schodkowy przed wilgocią i zimnem?

Izolacja fundamentu schodkowego jest trudniejsza niż w przypadku ław płaskich ze względu na obecność licznych narożników zewnętrznych i wewnętrznych. Każdy uskok to potencjalne miejsce przerwania ciągłości hydroizolacji. Należy stosować materiały elastyczne, takie jak masy bitumiczne KMB lub papy termozgrzewalne, które można dokładnie wywinąć na krawędziach stopni. Równie ważna jest termoizolacja, aby uniknąć mostków termicznych na styku gruntu i ścian.

• Stosowanie gruntowników zwiększających przyczepność izolacji w narożnikach.
• Wykonywanie faset (wyobleń) z zaprawy cementowej w narożnikach wewnętrznych uskoków.
• Montaż twardych płyt XPS odpornych na nacisk gruntu.
• Zabezpieczenie izolacji folią kubełkową przed uszkodzeniami mechanicznymi podczas zasypywania.

Wybór odpowiedniej hydroizolacji

Najlepszym rozwiązaniem są tzw. izolacje grubowarstwowe, które nakłada się pacą. Pozwalają one na zachowanie absolutnej szczelności nawet przy skomplikowanych kształtach ławy schodkowej. Szczegółowe instrukcje dotyczące doboru materiałów znajdziesz w artykule prawidłowa izolacja fundamentów. Nie zapominaj o starannym zabezpieczeniu pionowych płaszczyzn uskoków, które są najbardziej narażone na kontakt z wodą opadową spływającą po zboczu.

Ocieplenie styrodurem na pochyłościach

Płyty XPS (polistyren ekstrudowany) idealnie nadają się do izolacji fundamentów schodkowych ze względu na swoją nienasiąkliwość i wysoką wytrzymałość. Przycinanie płyt do kształtu stopni wymaga precyzji, aby nie tworzyć szczelin powietrznych. Jeśli zastanawiasz się nad grubością warstwy, przeczytaj tekst jaka grubość XPS na fundament, aby zoptymalizować parametry energetyczne budynku.

Dlaczego drenaż jest kluczowy przy fundamentach schodkowych?

Woda spływająca po zboczu naturalnie napotyka na swojej drodze przeszkodę w postaci fundamentu. W przypadku ław schodkowych może dochodzić do spiętrzania się wilgoci przy pionowych uskokach, co prowadzi do rozmiękania gruntu pod stopami fundamentowymi. System drenażowy musi być zaprojektowany tak, aby odbierać wodę z każdego poziomu „schodów” i bezpiecznie odprowadzać ją poza obrys budynku.

Projektowanie drenażu obwodowego na skarpie

Rury drenażowe powinny biec wzdłuż ław, zachowując stały spadek. Przy fundamentach schodkowych stosuje się specjalne studzienki kaskadowe, które pozwalają na zmianę poziomu rur bez ryzyka ich zapchania. Warto rozważyć drenaż fundamentów i piwnicy jako integralną część prac ziemnych, zwłaszcza na gruntach gliniastych i nieprzepuszczalnych.

Odprowadzanie wody opadowej

Oprócz drenażu podziemnego, należy zadbać o ukształtowanie terenu wokół domu. Opaska wokół budynku powinna mieć spadek skierowany na zewnątrz, aby woda deszczowa nie podciekała pod fundament schodkowy. W skrajnych przypadkach stosuje się murki oporowe, które przejmują parcie gruntu i kierują strugi wody z dala od ścian fundamentowych. Choć fundament z kamienia rzadko jest dziś stosowany jako główna konstrukcja, kamienne kosze gabionowe mogą być świetnym uzupełnieniem systemu odwodnienia na skarpie.

Budowa fundamentu schodkowego to proces wymagający dużej wiedzy technicznej i staranności wykonawczej. Choć wiąże się z nieco większym nakładem pracy przy szalowaniu i zbrojeniu niż standardowe rozwiązania, jest jedynym bezpiecznym sposobem na posadowienie domu na trudnym, pochyłym terenie. Prawidłowo zaprojektowane i wykonane uskoki gwarantują, że dom będzie stał stabilnie przez dziesięciolecia, niezależnie od ruchów mas ziemnych czy naporu wód gruntowych. Pamiętaj, że każdy etap — od wykopu, przez zbrojenie, aż po izolację — musi być nadzorowany przez uprawnionego kierownika budowy, ponieważ fundament to najważniejszy element konstrukcyjny Twojego przyszłego domu.
