Strop Kleina to jedna z najstarszych i najbardziej charakterystycznych technologii stropowych stosowanych w polskim budownictwie, oparta na wykorzystaniu stalowych belek oraz wypełnienia z cegły ceramicznej. Choć szczyt jego popularności przypadł na okres międzywojenny i lata powojenne, do dziś spotykamy go w tysiącach kamienic oraz domów jednorodzinnych, gdzie wciąż pełni swoją funkcję konstrukcyjną. Zrozumienie specyfiki tego rozwiązania jest kluczowe dla każdego inwestora planującego remont starego domu, ponieważ strop Kleina wymaga specyficznego podejścia w zakresie izolacji akustycznej oraz ewentualnego wzmocnienia konstrukcji.
Czym dokładnie jest strop Kleina i jak jest zbudowany?
Strop Kleina to konstrukcja belkowa, w której elementami nośnymi są stalowe dwuteowniki (najczęściej o wysokości od 80 do 240 mm), a wypełnienie między nimi stanowią płyty z cegieł ceramicznych zbrojone bednarką lub prętami stalowymi. W przeciwieństwie do nowoczesnych systemów, tutaj ciężar przenoszony jest przez stal, a cegła pełni rolę wypełniającą i usztywniającą. Wyróżniamy trzy główne typy płyt Kleina, które różnią się sposobem ułożenia cegieł oraz wytrzymałością:
- Płyta lekka — cegły układane są płasko (na wozówce), co daje grubość płyty ok. 6,5 cm.
- Płyta półciężka — stosuje się tu cegły układane na rąb, ale z mniejszym zbrojeniem, grubość ok. 12 cm.
- Płyta ciężka — cegły układane na rąb z pełnym zbrojeniem w każdej spoinie, co zapewnia najwyższe parametry nośne.
Jakie materiały wykorzystuje się do budowy?
Do wykonania tego stropu niezbędne są stalowe belki (dwuteowniki NP lub IPE), cegła pełna (najlepiej klasy 15 lub 20) oraz zaprawa cementowa. Kluczowym elementem jest zbrojenie spoin między cegłami za pomocą płaskowników (bednarki) o przekroju np. 20×1 mm lub 20×1,5 mm. Warto zauważyć, że w porównaniu do rozwiązań takich jak strop monolityczny cena za m2 w przypadku renowacji Kleina może być niższa, o ile stalowa konstrukcja jest w dobrym stanie technicznym.
Jaki jest rozstaw belek w tym systemie?
Standardowy rozstaw belek stalowych w stropie Kleina wynosi zazwyczaj od 100 do 160 cm. Odległość ta jest ściśle powiązana z przewidywanym obciążeniem użytkowym oraz rodzajem zastosowanej płyty ceglanej. Im większy rozstaw, tym wyższe muszą być dwuteowniki, aby uniknąć nadmiernego ugięcia stropu, co jest częstym problemem w starym budownictwie.
Jakie parametry techniczne i nośność ma strop Kleina?
Nośność stropu Kleina zależy bezpośrednio od przekroju zastosowanych belek stalowych, ich rozpiętości oraz typu płyty ceglanej. W typowych budynkach mieszkalnych projektowano go tak, aby wytrzymywał obciążenia rzędu 1,5 do 3,0 kN/m2. Poniższa tabela przedstawia orientacyjne parametry dla popularnych konfiguracji:
| Typ płyty | Wysokość belki (mm) | Rozpiętość max (m) | Dopuszczalne obciążenie |
|---|---|---|---|
| Lekka (płaska) | 120 — 140 | 3,5 — 4,5 | Niskie (poddasza) |
| Półciężka | 160 — 180 | 4,5 — 5,5 | Średnie (pokoje) |
| Ciężka (na rąb) | 200 — 240 | powyżej 6,0 | Wysokie (użyteczność publiczna) |
Czy strop Kleina jest bezpieczny po latach?
Tak, o ile stalowe belki nie uległy znacznej korozji, a zaprawa w spoinach cegieł nie uległa całkowitemu zwietrzeniu. Największym zagrożeniem jest wilgoć, która prowadzi do degradacji stopek belek stalowych — to właśnie tam najczęściej dochodzi do osłabienia przekroju. Jeśli planujesz adaptację poddasza, koniecznie sprawdź, czy Twoja konstrukcja to nie jest przypadkiem strop drewniany na poddasze użytkowe, który wymaga zupełnie innych metod wzmacniania niż stalowy Klein.
Jak sprawdzić ugięcie i stan techniczny?
Diagnostyka polega na wykonaniu odkrywek w kilku miejscach, aby ocenić stan zachowania stali oraz przyczepność cegieł do zaprawy. Widoczne rysy wzdłuż belek lub poprzeczne pęknięcia płyt mogą świadczyć o przeciążeniu lub osiadaniu budynku. W profesjonalnych ekspertyzach mierzy się ugięcie strzałki stropu — jeśli przekracza ono wartości normowe (zazwyczaj L/200), konieczne jest wzmocnienie.
Jak przeprowadzić remont starego stropu Kleina?
Remont starego stropu Kleina zazwyczaj koncentruje się na poprawie jego sztywności, izolacyjności akustycznej oraz usunięciu ciężkich warstw polepy (gruzu i piasku), które niepotrzebnie dociążają konstrukcję. Proces ten należy zacząć od całkowitego odsłonięcia belek i ich oczyszczenia z rdzy. Często okazuje się, że po usunięciu starej polepy strop „odżywa”, a jego nośność staje się wystarczająca dla nowych warstw wykończeniowych.
Dlaczego warto usunąć starą polepę?
Stara polepa, czyli mieszanka piasku, wapna i gruzu, pełniła rolę izolacji termicznej i akustycznej, ale jej masa jest ogromna — może wynosić nawet 150—200 kg na metr kwadratowy. Zamiana jej na nowoczesne materiały, takie jak keramzyt lub wełna mineralna, pozwala drastycznie odciążyć belki stalowe. Jest to szczególnie istotne, gdy planujemy stropodach i jego warstwy w przypadku najwyższej kondygnacji, gdzie izolacja termiczna gra kluczową rolę.
Jak wykonać nową wylewkę na stropie Kleina?
Najlepszym rozwiązaniem jest zastosowanie lekkiej wylewki betonowej na bazie keramzytu lub wykonanie tzw. suchego jastrychu z płyt gipsowo-włóknowych. Stosowanie tradycyjnego, ciężkiego betonu bez konsultacji z konstruktorem może doprowadzić do katastrofy budowlanej. Jeśli decydujemy się na wylewkę mokrą, warto rozważyć połączenie jej z belkami stalowymi za pomocą sworzni, co stworzy konstrukcję zespoloną i znacznie zwiększy sztywność całego układu.
Kiedy konieczne jest wzmocnienie stropu Kleina?
Wzmocnienie jest niezbędne w trzech przypadkach: gdy planujemy zmianę sposobu użytkowania pomieszczenia na bardziej obciążone, gdy belki są skorodowane lub gdy ugięcie stropu jest widoczne gołym okiem. Istnieje kilka sprawdzonych metod na poprawę parametrów tego systemu, od klasycznych po nowoczesne technologie kompozytowe. Wybór metody zależy od budżetu oraz dostępności stropu od dołu (od strony sąsiada lub niższej kondygnacji).
Metoda dospawania płaskowników lub kątowników
To najpopularniejszy sposób wzmocnienia belek stalowych. Do dolnej stopki dwuteownika dospawuje się dodatkowe elementy stalowe, które zwiększają moment bezwładności przekroju. Pozwala to na znaczną redukcję ugięć. Należy jednak pamiętać o odpowiednim przygotowaniu powierzchni i zabezpieczeniu antykorozyjnym spawów, aby uniknąć degradacji stali w przyszłości.
Wykorzystanie taśm węglowych (CFRP)
Nowoczesna i najmniej inwazyjna metoda polega na przyklejaniu wysokowytrzymałych taśm z włókien węglowych do dolnych pasów belek. Taśmy te są niezwykle cienkie, a ich wytrzymałość na rozciąganie wielokrotnie przewyższa stal. Jest to rozwiązanie droższe, ale pozwala uniknąć prac spawalniczych i nie obniża wysokości pomieszczenia, co w kamienicach bywa kluczowe.
Wzmocnienie poprzez nadbeton
Polega na wylaniu nowej płyty żelbetowej nad istniejącym stropem i połączeniu jej z belkami stalowymi. W ten sposób powstaje konstrukcja zespolona stalowo-betonowa. Jest to metoda bardzo skuteczna, ale wymagająca precyzyjnego obliczenia ciężaru własnego nowej warstwy. W wielu przypadkach lepiej sprawdza się strop Ackermana, jeśli budujemy nową część domu, ale przy renowacji Kleina nadbeton jest często jedyną drogą do uzyskania idealnie równej i sztywnej podłogi.
Jak poprawić izolację akustyczną stropu na belkach stalowych?
Stropy na belkach stalowych, ze względu na swoją sztywność i specyficzne wypełnienie, bardzo dobrze przenoszą dźwięki uderzeniowe (kroki, przesuwanie mebli). Poprawa akustyki to najczęstszy powód remontu, zaraz po kwestiach konstrukcyjnych. Kluczem do sukcesu jest zastosowanie układu warstw o różnej gęstości, co pozwala na skuteczne wygaszanie fal dźwiękowych o różnych częstotliwościach.
- Podłoga pływająca — ułożenie twardej wełny mineralnej lub styropianu akustycznego pod wylewką.
- Sufit podwieszany — zamontowanie płyt G-K na stelażu z podkładkami wibroizolacyjnymi pod stropem.
- Wypełnienie przestrzeni — zastosowanie lekkiego keramzytu lub wełny między belkami zamiast pustej przestrzeni powietrznej.
Czy wełna mineralna wystarczy do wyciszenia?
Sama wełna mineralna ułożona między belkami znacznie poprawi izolacyjność od dźwięków powietrznych (rozmowy, muzyka), ale nie rozwiąże problemu dźwięków uderzeniowych. Aby uzyskać pełen komfort, konieczne jest odizolowanie warstwy wykończeniowej podłogi od konstrukcji nośnej stropu za pomocą taśm dylatacyjnych i odpowiednich podkładów. Pamiętaj, że każdy sztywny styk podłogi ze ścianą lub belką będzie działał jak mostek akustyczny.
Jakie błędy najczęściej popełnia się przy izolacji?
Największym błędem jest pozostawienie pustych przestrzeni „pudła rezonansowego” między sufitem a płytą Kleina oraz stosowanie zbyt twardych materiałów izolacyjnych, które zamiast tłumić, przenoszą drgania. Często zapomina się również o dylatacji obwodowej wylewki, co sprawia, że dźwięki niosą się po ścianach do innych pomieszczeń.
Strop Kleina czy nowoczesne rozwiązania — co wybrać?
W dzisiejszych czasach nikt nie buduje już nowych stropów w systemie Kleina, ponieważ zostały one wyparte przez systemy gęstożebrowe i monolityczne. Wybór pojawia się jednak w momencie, gdy kupujemy dom do remontu i zastanawiamy się, czy zachować istniejącą konstrukcję, czy ją wyburzyć. W większości przypadków zachowanie i modernizacja stropu Kleina jest ekonomicznie uzasadniona, o ile nie planujemy drastycznego zwiększenia obciążeń.

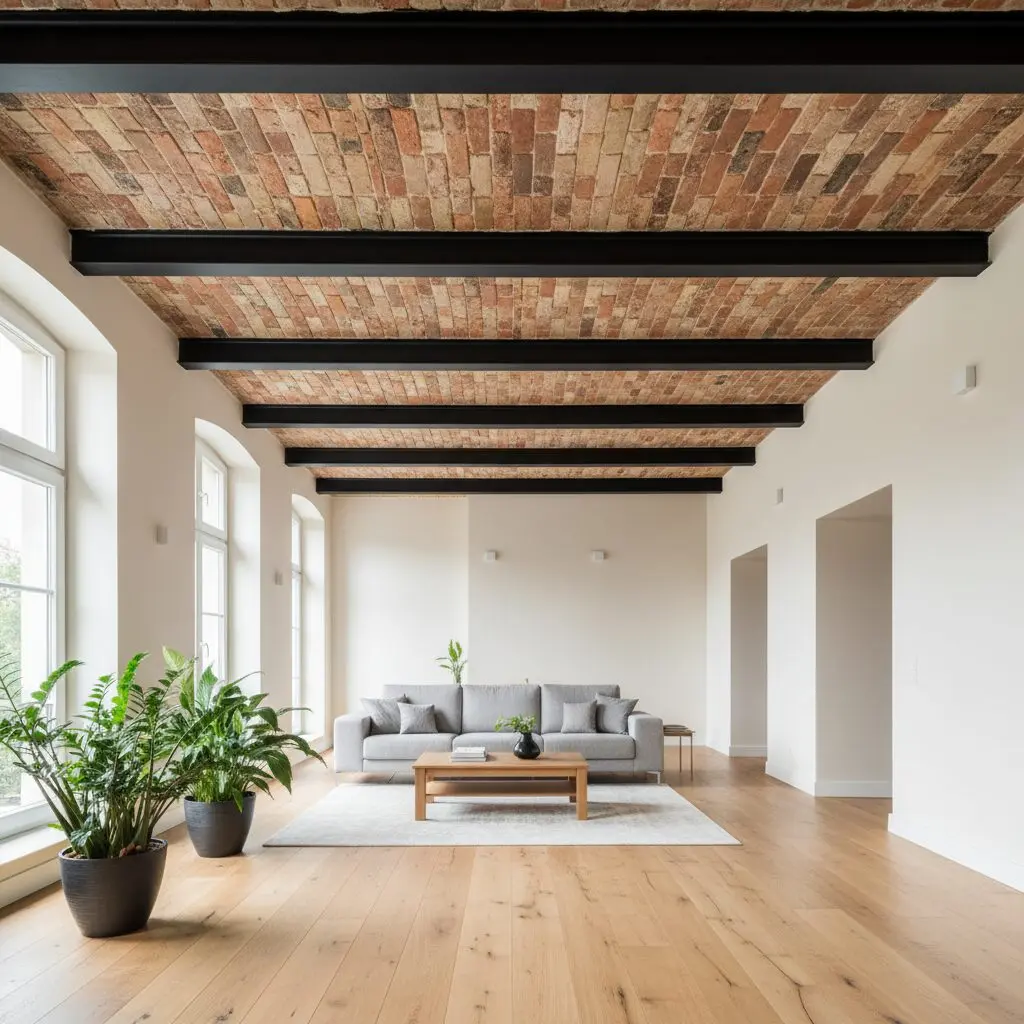

Decyzja o pozostawieniu starego stropu powinna być zawsze poprzedzona wizją lokalną uprawnionego konstruktora. Jeśli belki są w dobrym stanie, a wysokość pomieszczeń pozwala na wykonanie dodatkowych warstw izolacyjnych, strop Kleina po modernizacji może służyć przez kolejne kilkadziesiąt lat, oferując unikalny klimat wnętrza, zwłaszcza jeśli zdecydujemy się na wyeksponowanie stalowych belek w aranżacji loftowej.
