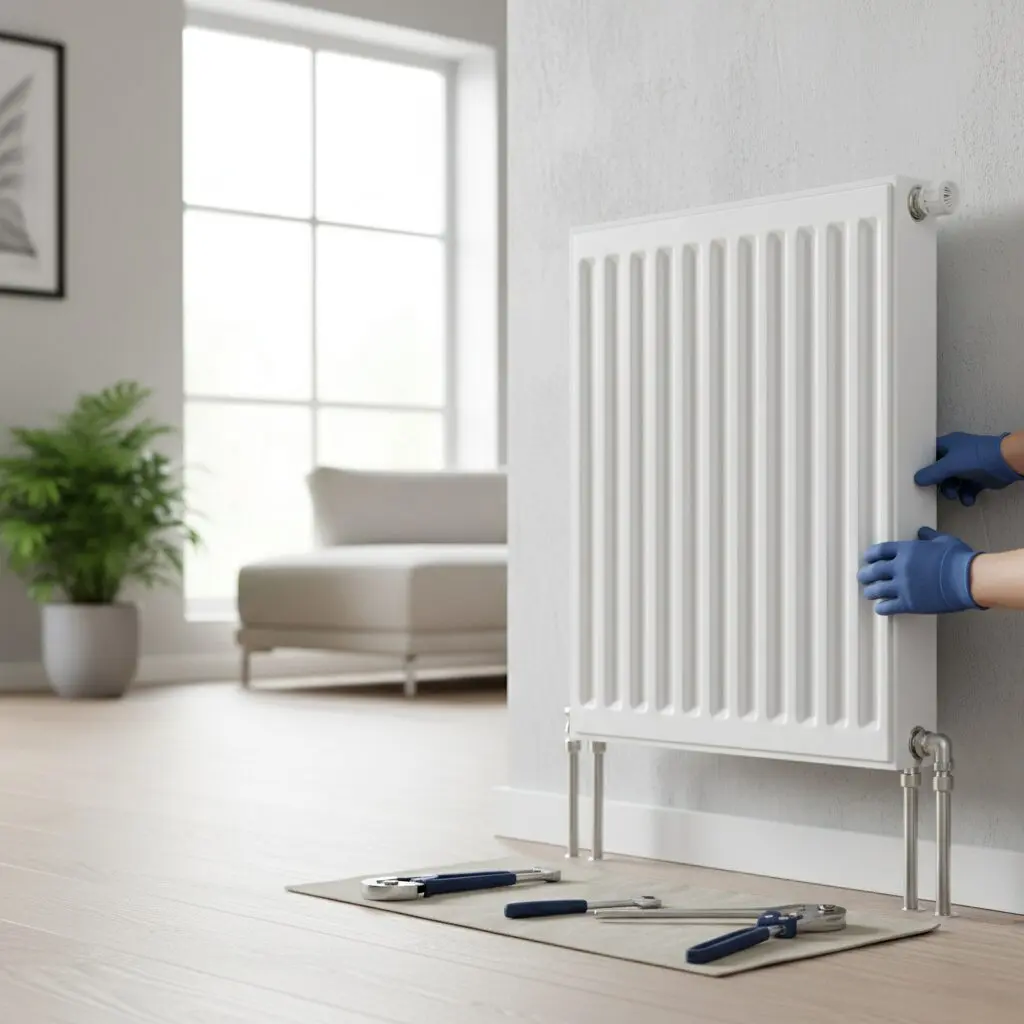

Podłączenie grzejnika od dołu to obecnie najpopularniejszy standard w nowoczesnym budownictwie, który pozwala na estetyczne ukrycie instalacji w podłodze lub ścianie. Wybór tego rozwiązania, często kojarzonego z grzejnikami typu V (Ventil), wymaga jednak precyzji podczas montażu oraz zrozumienia specyfiki przepływu czynnika grzewczego. W poniższym artykule wyjaśnię Ci, jak uniknąć kosztownych błędów, jak dobrać odpowiednie zawory oraz dlaczego właściwe rozpoznanie rury zasilającej i powrotnej jest kluczowe dla wydajności Twojego ogrzewania.
Dlaczego warto wybrać podłączenie grzejnika od dołu w swoim domu?
Decyzja o wyborze dolnego zasilania wynika najczęściej z chęci uzyskania minimalistycznego wyglądu wnętrza, gdzie rury nie szpecą ścian pionowymi przebiegami. W takim systemie cała magia dzieje się pod obudową grzejnika, a jedynym widocznym elementem jest głowica termostatyczna zamontowana zazwyczaj u góry boku urządzenia. Warto wiedzieć, że grzejniki zasilane od dołu posiadają wbudowaną wkładkę zaworową, co upraszcza proces instalacji dla montera.
- Wysoka estetyka — brak widocznych rur na ścianach.
- Łatwość sprzątania — brak rur wychodzących z boku grzejnika ułatwia mycie podłóg.
- Szybki montaż — dzięki zastosowaniu bloków zaworowych i gotowych podejść.
- Możliwość precyzyjnej regulacji — dzięki zintegrowanym wkładkom termostatycznym.
Jakie są rodzaje grzejników z dolnym zasilaniem?
Najczęściej spotykamy grzejniki płytowe typu V (lub VK, Integrale), które posiadają wewnętrzny kanał doprowadzający wodę do górnej części wymiennika. Istnieją również grzejniki łazienkowe (drabinkowe) z przyłączem środkowym o rozstawie 50 mm, które działają na podobnej zasadzie, choć ich konstrukcja wewnętrzna może się różnić. Wybierając model, zwróć uwagę na oznaczenia producenta, ponieważ determinują one sposób prowadzenia instalacji.
Czym różni się podłączenie dolne od bocznego?
Główną różnicą jest sposób prowadzenia rur oraz budowa wewnętrzna samego grzejnika. W podłączeniu bocznym woda wpływa i wypływa z boku, co często wymusza stosowanie zewnętrznych zaworów, które są mocno widoczne. Podłączenie dolne wykorzystuje króćce umieszczone pod spodem urządzenia, co sprawia, że instalacja jest niemal niewidoczna, zwłaszcza gdy rury wychodzą bezpośrednio ze ściany pod grzejnikiem.
Jak wygląda prawidłowy schemat podłączenia grzejnika dolnego?
Prawidłowy schemat podłączenia grzejnika dolnego opiera się na dwóch równoległych rurach — zasilającej i powrotnej — wyprowadzonych z podłogi lub ściany w rozstawie 50 mm. Kluczowym aspektem jest to, że rura zasilająca (gorąca) powinna znajdować się bliżej środka grzejnika (w modelach standardowych), a powrotna po stronie zewnętrznej. Odwrócenie tej kolejności to najczęstszy błąd instalacyjny, który drastycznie obniża sprawność grzejnika.
| Parametr | Standardowa wartość |
|---|---|
| Rozstaw osi przyłączy | 50 mm |
| Średnica króćców | 3/4 cala (zewnętrzny) lub 1/2 cala (wewnętrzny) |
| Położenie zasilania | Zazwyczaj od strony wewnętrznej (bliżej środka) |
| Położenie powrotu | Zazwyczaj od strony zewnętrznej |
Gdzie znajduje się zasilanie, a gdzie powrót?
W większości grzejników płytowych typu V, patrząc na przyłącze od przodu, rura zasilająca znajduje się po lewej stronie pary króćców, a powrotna po prawej (zakładając, że przyłącze jest po prawej stronie grzejnika). Pamiętaj, że pomyłka zasilania z powrotem zmniejsza moc grzejnika o 25-30% i może powodować głośną pracę zaworu termostatycznego. Jeśli planujesz również inne prace w domu, sprawdź montaż ogrzewania podłogowego, który często współgra z systemem grzejnikowym.
Dlaczego rozstaw 50 mm jest tak istotny?
Standard 50 mm to uniwersalna odległość między osiami rur zasilającej i powrotnej, która pozwala na zastosowanie gotowych bloków zaworowych (tzw. lornetek). Dzięki temu unikasz konieczności wyginania rur na ostatnim etapie montażu, co mogłoby osłabić strukturę instalacji PEX lub miedzi. Precyzyjne wyprowadzenie rur z posadzki na etapie stanu surowego jest fundamentem estetycznego efektu końcowego.
Jakie zawory do grzejnika z dolnym zasilaniem wybrać?
Do grzejników zasilanych od dołu stosuje się specjalne zawory zespolone, nazywane potocznie blokami przyłączeniowymi lub lornetkami. Wybór konkretnego modelu zależy od tego, czy rury wychodzą z podłogi (zawór prosty), czy ze ściany (zawór kątowy). Dobrej jakości zawór powinien posiadać funkcję odcięcia, co pozwala na demontaż grzejnika bez konieczności spuszczania wody z całej instalacji CO.
- Zawór prosty — stosowany, gdy rury wychodzą pionowo z podłogi.
- Zawór kątowy — idealny, gdy instalacja jest ukryta w bruzdach ściennych.
- Blok zintegrowany z głowicą — stosowany w grzejnikach łazienkowych.
- Zawory z nyplami redukcyjnymi — niezbędne, gdy średnice gwintów się różnią.
Czym jest zawór zespolony typu „lornetka”?
Zawór zespolony to element łączący oba króćce grzejnika z instalacją w jednym korpusie. Jest on niezwykle praktyczny, ponieważ zawiera w sobie dwa niezależne zawory kulowe, którymi można zamknąć przepływ. W przypadku awarii lub potrzeby malowania ściany, po prostu zakręcasz „lornetkę” i zdejmujesz grzejnik. Jeśli podczas prac zauważysz problemy z przepływem powietrza w pomieszczeniu, warto sprawdzić, czy kratka wentylacyjna do góry czy do dołu jest zamontowana poprawnie.
Jak dobrać głowicę termostatyczną do wkładki?
Większość grzejników dolnozasilanych posiada fabrycznie zamontowaną wkładkę zaworową (np. Heimeier, Danfoss lub Oventrop). Musisz dobrać głowicę termostatyczną, która pasuje do gwintu tej wkładki (najczęściej M30x1,5). Jeśli po montażu poczujesz, że urządzenie nie grzeje równomiernie, przyczyną może być błędne ustawienie termostatu grzejnika lub zapowietrzenie układu.
Jak podłączyć grzejnik z zasilaniem dolnym krok po kroku?
Montaż grzejnika z podłączeniem dolnym wymaga precyzji, szczególnie przy wyznaczaniu punktów zawieszenia na ścianie. Proces ten najlepiej podzielić na etapy, zaczynając od przygotowania podejść, a kończąc na próbie szczelności. Pamiętaj, aby przed przystąpieniem do prac upewnić się, że rury PEX lub miedziane są odpowiednio przycięte i sfazowane, co zapobiegnie uszkodzeniu uszczelek w zaworach.
- Przygotowanie podejść: Ustalenie lokalizacji rur z zachowaniem rozstawu 50 mm.
- Montaż zawieszeń: Wywiercenie otworów i zamocowanie uchwytów grzejnika na ścianie.
- Instalacja zaworu zespolonego: Przykręcenie „lornetki” do króćców grzejnika.
- Zawieszenie grzejnika: Osadzenie urządzenia na wieszakach i wypoziomowanie.
- Połączenie z instalacją: Skręcenie zaworu z rurami zasilającymi przy użyciu złączek zaciskowych.
- Napełnienie i odpowietrzenie: Powolne wpuszczanie wody do układu.
Jak prawidłowo wypoziomować grzejnik?
Podczas montażu grzejnika z podłączeniem dolnym, poziomica jest Twoim najlepszym przyjacielem. Grzejnik powinien wisieć idealnie prosto lub z minimalnym (2-3 mm) spadkiem w stronę odpowietrznika, aby ułatwić usuwanie pęcherzy powietrza. Niewłaściwy kąt nachylenia może powodować głośne „bulgotanie” i obniżenie wydajności cieplnej. Po napełnieniu układu koniecznie dowiedz się, jak odpowietrzyć grzejnik, aby działał bezszmerowo.
Jakie złączki zastosować do rur PEX i miedzi?
Wybór złączek zależy od materiału, z którego wykonana jest Twoja instalacja CO. Dla rur PEX stosuje się złączki zaciskowe typu Eurokonus (3/4″), które zapewniają szczelność dzięki pierścieniowi zaciskowemu. W przypadku miedzi niezbędne są adaptery z pierścieniem baryłkowym. Ważne jest, aby nie dokręcać śrub „na siłę” — wystarczy mocny opór i dodatkowe pół obrotu kluczem, aby uszczelka poprawnie osiadła w gnieździe.
Najczęstsze błędy podczas montażu grzejnika od dołu — jak ich uniknąć?
Największym błędem, z jakim spotykają się serwisanci, jest zamiana rur zasilającej i powrotnej miejscami. W takiej sytuacji gorąca woda zamiast płynąć do góry przez wkładkę zaworową, próbuje „wejść” do grzejnika od dołu przez powrót, co skutkuje drastycznym spadkiem mocy i stukaniem zaworu. Innym problemem jest zbyt mała odległość grzejnika od podłogi (powinna wynosić min. 10-15 cm), co ogranicza konwekcję powietrza i utrudnia montaż zaworów.
- Odwrotne podłączenie zasilania i powrotu — skutkuje zimnym grzejnikiem mimo gorących rur.
- Brak uszczelek lub ich podwinięcie — prowadzi do wycieków pod ciśnieniem.
- Zbyt sztywne podejścia rur — utrudniają idealne dopasowanie zaworu do króćców.
- Zaniechanie płukania instalacji — osady mogą zablokować precyzyjną wkładkę zaworową.
Co zrobić, gdy rury są zamienione miejscami?
Jeśli po zakończeniu prac okaże się, że zasilanie jest po niewłaściwej stronie, nie musisz kuć ścian. Rozwiązaniem jest specjalny zawór krzyżowy (tzw. zawór zamienny), który wewnątrz swojej konstrukcji krzyżuje strumienie wody. Jest to estetyczniejsza i tańsza opcja niż przerabianie całej instalacji hydraulicznej pod tynkiem. Podobne wyzwania techniczne mogą spotkać Cię przy innych instalacjach, np. gdy planujesz przyłącze wodociągowe do domu.
Czy można zamontować grzejnik dolny pod oknem z niskim parapetem?
Tak, ale należy pamiętać o zachowaniu odpowiednich dystansów. Odległość od parapetu powinna wynosić co najmniej 10 cm, aby ciepłe powietrze mogło swobodnie cyrkulować. Jeśli miejsca jest bardzo mało, warto rozważyć grzejniki o mniejszej wysokości, ale większej głębokości (np. typ 33 zamiast 22), aby zachować wymaganą moc grzewczą pomieszczenia bez rezygnacji z estetyki dolnego podłączenia.
Podłączenie grzejnika od dołu to inwestycja w nowoczesny wygląd i funkcjonalność Twojego domu. Pamiętając o właściwej identyfikacji rur, zastosowaniu odpowiednich bloków zaworowych oraz precyzyjnym montażu, stworzysz system grzewczy, który będzie bezawaryjny przez długie lata. Jeśli Twoje prace remontowe wykraczają poza system CO, być może zainteresuje Cię również podłączenie rynny do zbiornika na deszczówkę, co pozwoli Ci zadbać o ekologię w ogrodzie.
