Samodzielne podłączenie licznika jednofazowego to zadanie wymagające nie tylko precyzji, ale przede wszystkim gruntownej wiedzy z zakresu instalacji elektrycznych oraz rygorystycznego przestrzegania zasad bezpieczeństwa. W dobie rosnącej popularności podliczników w mieszkaniach na wynajem czy garażach, zrozumienie schematu podłączenia licznika prądu staje się kluczowe dla każdego majsterkowicza. W tym artykule wyjaśnimy, jak krok po kroku wykonać montaż licznika energii elektrycznej, na co zwrócić uwagę przy doborze przewodów oraz jakie formalności wiążą się z ingerencją w układ pomiarowy.
Jak wykonać podłączenie licznika jednofazowego krok po kroku?

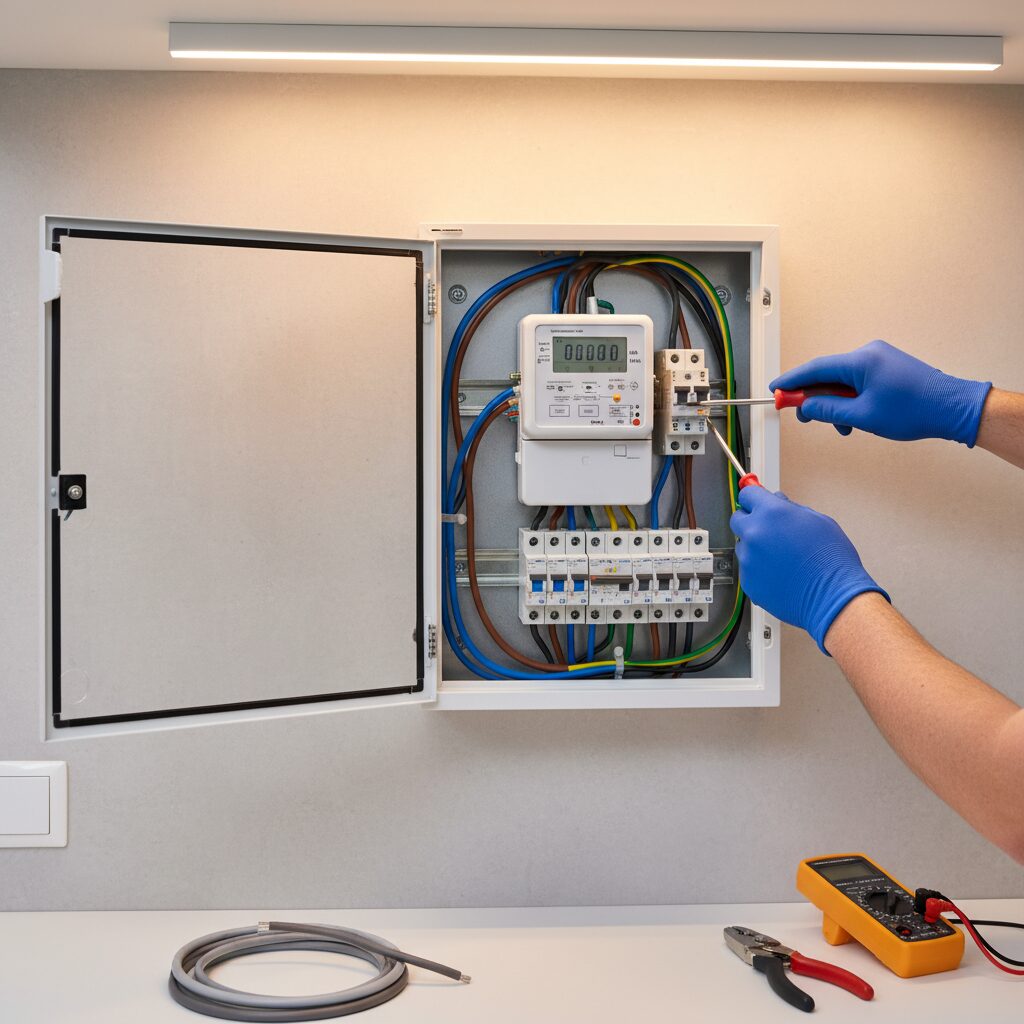

Aby poprawnie wykonać podłączenie licznika jednofazowego, należy zacząć od całkowitego odłączenia napięcia w obwodzie i zweryfikowania tego stanu za pomocą próbnika napięcia lub multimetru. Liczniki jednofazowe montuje się zazwyczaj na szynie DIN w rozdzielnicy, a ich zadaniem jest pomiar energii czynnej w układach o napięciu 230V. Poniżej znajduje się standardowa procedura montażowa, którą stosuje się w większości nowoczesnych urządzeń elektronicznych.
- Przygotowanie miejsca: Zamontuj licznik na szynie TH35, upewniając się, że zatrzask trzyma stabilnie.
- Podłączenie zasilania (IN): Wprowadź przewód fazowy (L) do zacisku nr 1 oraz przewód neutralny (N) do zacisku nr 3.
- Podłączenie odbiorników (OUT): Wyprowadź fazę z zacisku nr 2 do zabezpieczeń nadmiarowoprądowych, a przewód neutralny z zacisku nr 4 do szyny zbiorczej N.
- Weryfikacja: Sprawdź dokręcenie śrub w zaciskach — luźny styk to najczęstsza przyczyna pożarów rozdzielnic.
Jakie narzędzia są niezbędne do montażu?
Do prac elektrycznych należy używać wyłącznie narzędzi z izolacją do 1000V. Niezbędny będzie zestaw wkrętaków płaskich i krzyżowych (najlepiej typu PZ2), szczypce do zdejmowania izolacji oraz praska do tulejek, jeśli używasz przewodów typu linka. Warto również mieć pod ręką miernik uniwersalny, aby sprawdzić ciągłość obwodu przed podaniem napięcia. Podobnie jak w przypadku, gdy planujemy schemat podłączenia domofonu kolory kabli mają tu ogromne znaczenie dla uniknięcia zwarć.
Gdzie znaleźć poprawny schemat podłączenia licznika prądu?
Każdy licznik jednofazowy schemat ma nadrukowany zazwyczaj na bocznej obudowie lub pod osłoną zacisków. Nie wolno polegać na pamięci, ponieważ różni producenci (np. Orno, Bemko, F&F) mogą stosować odmienne konfiguracje zacisków neutralnych. W większości przypadków zaciski 1 i 2 odpowiadają za tor prądowy fazowy, natomiast 3 i 4 za tor neutralny, jednak zawsze zweryfikuj to z instrukcją dołączoną do konkretnego modelu urządzenia.
Jakie przewody wybrać do podłączenia licznika?
Do podłączenia licznika jednofazowego należy stosować przewody miedziane o przekroju dostosowanym do maksymalnego natężenia prądu, jakie może płynąć przez instalację, zazwyczaj jest to od 4 mm² do 10 mm². Wybór odpowiedniego przekroju zapobiega przegrzewaniu się instalacji i spadkom napięcia, co jest kluczowe dla dokładności pomiaru oraz bezpieczeństwa pożarowego. Poniższa tabela przedstawia zalecane przekroje w zależności od mocy przyłączeniowej.
| Moc przyłączeniowa [kW] | Zabezpieczenie [A] | Zalecany przekrój Cu [mm²] |
|---|---|---|
| do 3,5 kW | 16A | 2,5 mm² |
| do 5,5 kW | 25A | 4,0 mm² |
| do 7,0 kW | 32A | 6,0 mm² |
| powyżej 9,0 kW | 40-50A | 10,0 mm² |
Dlaczego kolory izolacji są tak ważne?
Stosowanie standardowych kolorów izolacji (brązowy/czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego) to nie tylko kwestia estetyki, ale fundament bezpieczeństwa. Przewód ochronny PE nigdy nie przechodzi przez licznik — powinien być połączony bezpośrednio z szyną uziemiającą. Jeśli interesuje Cię, jak zarządzać innymi mediami w gospodarstwie, sprawdź przyłącze wodociągowe do domu — koszt, formalności i schemat, gdzie zasady znakowania są równie rygorystyczne.
Czy można użyć przewodów typu linka?
Tak, można użyć przewodów typu linka (np. LGY), ale pod warunkiem, że ich końce zostaną starannie zaprasowane w tulejkach izolowanych. Włożenie gołej linki do zacisku śrubowego licznika jest błędem, ponieważ śruba przecina poszczególne druciki miedzi, co drastycznie zmniejsza przekrój czynny przewodu i prowadzi do wypalenia styku. W instalacjach stacjonarnych najczęściej wybiera się jednak sztywne druty (DY), które zapewniają stabilniejsze połączenie w zaciskach windowych.
Jak podłączyć licznik jednofazowy w układzie podlicznika?
Montaż licznika energii elektrycznej jako podlicznika polega na wpięciu go w istniejący obwód za licznikiem głównym, najczęściej w celu rozliczenia prądu w garażu, warsztacie lub wynajmowanym pokoju. W takim układzie podlicznik nie wymaga plombowania przez zakład energetyczny, chyba że umowa między stronami stanowi inaczej. Ważne jest, aby podlicznik był urządzeniem wzorcowanym, co gwarantuje rzetelność odczytów zużytej energii elektrycznej.
Podczas planowania takiej instalacji warto rozważyć całościowy koszt modernizacji sieci. Często przy okazji montażu podlicznika właściciele decydują się na inne usprawnienia, sprawdzając przy tym, ile kosztuje podłączenie prądu do działki lub modernizacja przyłącza. Pamiętaj, że podlicznik powinien być zawsze zabezpieczony osobnym wyłącznikiem nadmiarowoprądowym, aby awaria w jednej części instalacji nie pozbawiła prądu całego obiektu.
Czy podlicznik musi mieć certyfikat MID?
Tak, jeśli na podstawie wskazań licznika mają być dokonywane rozliczenia finansowe, urządzenie musi posiadać certyfikat MID (Measuring Instruments Directive). Jest to dyrektywa unijna, która zastąpiła dawną legalizację pierwotną. Liczniki bez tego certyfikatu mogą służyć jedynie do orientacyjnego monitorowania zużycia energii, a ich wskazania nie mogą być podstawą do wystawiania faktur czy rozliczeń między lokatorami.
Jak podłączyć licznik do instalacji z agregatem?
W przypadku posiadania własnego źródła zasilania awaryjnego, instalacja staje się bardziej skomplikowana. Należy zastosować odpowiedni przełącznik sieć-agregat, aby prąd z generatora nie „wracał” do sieci publicznej przez licznik. Jeśli planujesz takie rozwiązanie, koniecznie zobacz, jak podłączyć agregat do domu w sposób bezpieczny i zgodny z przepisami, co pozwoli uniknąć uszkodzenia licznika i zagrożenia dla pracowników zakładu energetycznego.
Jakie są najczęstsze błędy przy podłączaniu licznika?
Najpoważniejszym błędem jest zamiana wejścia z wyjściem (IN z OUT), co w starszych licznikach indukcyjnych powodowało kręcenie się tarczy w drugą stronę, a w nowoczesnych elektronicznych może skutkować błędem pomiaru lub trwałym uszkodzeniem elektroniki. Kolejnym problemem jest niedokładne usunięcie izolacji z przewodów — jeśli fragment igielitu dostanie się pod zacisk, stworzy rezystancję, która pod wpływem obciążenia zacznie topić obudowę licznika. Nigdy nie wolno podłączać licznika pod napięciem, gdyż grozi to porażeniem prądem lub powstaniem łuku elektrycznego.
- Błędna polaryzacja: Zamiana przewodu fazowego z neutralnym na wejściu licznika.
- Zbyt słaby docisk: Luźne śruby w zaciskach prądowych prowadzące do iskrzenia.
- Brak tulejek: Podłączanie linki miedzianej bezpośrednio pod śrubę dociskową.
- Przeciążenie: Dobór licznika o zbyt małym prądzie bazowym (np. 5A) do odbiorników o dużej mocy.
Czy można samodzielnie zerwać plomby?
Absolutnie nie — zerwanie plomb na liczniku głównym bez zgłoszenia tego faktu do Operatora Systemu Dystrybucyjnego (OSD) jest traktowane jako nielegalny pobór energii elektrycznej i wiąże się z bardzo wysokimi karami finansowymi. Jeśli zachodzi konieczność wymiany licznika lub modernizacji rozdzielnicy, należy najpierw uzyskać zgodę na rozplombowanie, a po zakończeniu prac wezwać uprawnionego pracownika do ponownego zaplombowania układu.
Jak sprawdzić, czy licznik działa poprawnie?
Po podłączeniu licznika jednofazowego należy zaobserwować diodę LED (zazwyczaj opisaną jako imp/kWh). Częstotliwość jej mrugania jest proporcjonalna do poboru energii. Można wykonać prosty test: wyłączyć wszystkie odbiorniki w domu i sprawdzić, czy dioda przestała mrugać (licznik nie powinien „naliczać” prądu jałowego). Następnie warto włączyć urządzenie o znanej mocy, np. czajnik elektryczny 2000W, i zweryfikować, czy licznik reaguje adekwatnie do obciążenia.
Podłączenie licznika a bezpieczeństwo instalacji
Bezpieczeństwo podczas montażu licznika energii elektrycznej to nie tylko kwestia ochrony przed porażeniem, ale także dbałość o trwałość całej domowej sieci. Każda ingerencja w rozdzielnicę powinna być poprzedzona analizą schematu ideowego. Warto pamiętać, że licznik jest elementem szeregowym w obwodzie fazowym, co oznacza, że cały prąd płynący do domu przechodzi przez jego zaciski. Dlatego tak ważne jest, aby nie stosować żadnych mostków o mniejszym przekroju niż przewody zasilające.
Przy okazji prac elektrycznych warto pomyśleć o innych systemach w domu. Przykładowo, jeśli planujesz montaż grzejników, dowiedz się, jak wykonać podłączenie grzejnika od dołu, co pozwoli na estetyczne ukrycie rur w podłodze. Kompleksowe podejście do instalacji domowych — od prądu po ogrzewanie — gwarantuje bezawaryjność i komfort użytkowania przez lata. Pamiętaj, że w przypadku wątpliwości, zawsze lepiej wezwać elektryka z uprawnieniami SEP, który wystawi protokół z pomiarów po montażu.
